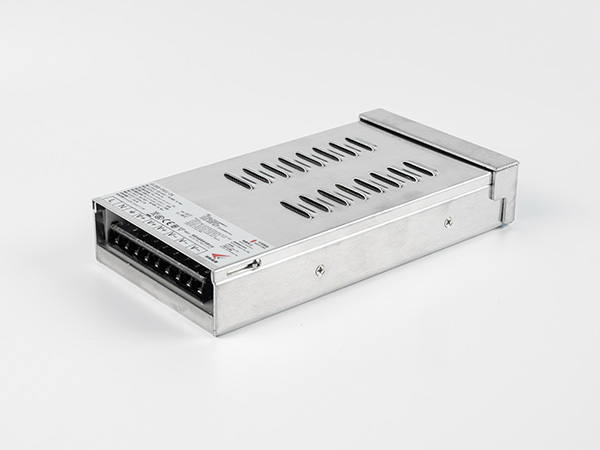

400W PAS1半灌胶系列-CL400-PAS1-24
产品名称

400W PAS1半灌胶系列-CL400-PAS1-24

高效率,长寿命和高信赖性
电压输入范围90~264VAC
-30~+55℃工作温度(具体查看降额曲线)
全部使用105℃长寿命电解电容
短路/过载/过压保护功能
自然冷却
100%满载老化
5年质保期
应用领域:适用于户外(应满足防护要求)
产品详情

电气参数

型号

CL400-PAS1-12

CL400-PAS1-15

CL400-PAS1-24

CL400-PAS1-36

CL400-PAS1-48

输 入

输入电压

90~264VAC 47~63HZ

输入电流

230VAC/2A

效 率

91%

91%

92%

91%

92%

功率因数

0.95

漏 电 流

<3.5mA/240VAC

浪涌电流

冷启动90A/240VAC

输 出

直流电压

12V

15V

24V

36V

48V

额定电流

30A

25A

16.7A

11A

8A

功 率

360W

375W

400.8W

396W

384W

电压调节范围

纹波及噪声

300mVp-p

300mVp-p

300mVp-p

300mVp-p

300mVp-p

启动时间

小于3000ms/230VAC ,额定负载

上升时间

50ms

50ms

100ms

50ms

50ms

线性调整率

±1%

±1%

±1%

±1%

±1%

负载调整率

±1%

±1%

±1%

±1%

±1%

电压精度

±1%

±1%

±1%

±1%

±1%

环境要求

工作温度及温度

-30~+55 20%~95%RH 不凝露 (详情参考产品规格书的降额曲线)

储存温湿度

-40~+80 10%~95%RH 不凝露

振 动

频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环

冲 击

加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击

海拔高度

2000mtrs2000m以上,每升高100m,环境温度降低0.6℃,负载降额1.5%

电 磁

兼 容

电磁耐受

设计符合: IEC61000-4-2,3,4,5,6, 11

谐波电流

设计符合: IEC61000-3-2, 限值要求

EMC指标

设计符合:EN55015

安 规

安全规范

设计符合:GB19510/UL1310 IEC/EN61347-1EN61347-2-13

耐 压

输入--输出 I/P-O/P:3.75Kvac/5mA;输入---机壳 I/P-CASE:1.75Kvac/5mA;输出---机壳 O/P-CASE:0.5Kvac/5mA 每项测试时间为:1min

绝缘阻抗

I/P-O/P>10M ohmsI/P-Case>10M ohmsO/P-Case>10M ohms

保 护

过压保护

12.5V~14V

15.8V~16.5V

25.2V~27V

37V~45V

50V~54V

打嗝模式,故障排除后自恢复

过载保护

110~180% rated 打嗝模式,故障排除后自恢复

过温保护

锁死,温度降低后,需要重新启动AC输入

短路保护

打嗝模式,故障排除后自恢复

可 靠 性

MTBF

25环境下:100000HrsMIL-HDBK-217F Notice2 应力法预计

其他要求

尺 寸

235mm*115.5mm*42mm(长**高)

包 装

1.2 Kg/只,12/箱, 14.5 KG/

冷却方式

þþ自冷 ¨风冷

延伸方式

¨ 双三防 ¨ 加盖 þ 低温启动(-40¨ 其他

备 注

*如未特别说明,所有规格参数均在输入为230VAC,额定负载,25环境下测量。

*为了延长使用寿命,建议配置负载时多留30%的余量。例如:设备需要100W的功率,则选用不小于130W的电源。

*开关电源纹波测试方法:用20MHz示波器在电源输出端子上测试,示波器探头地线长度不大于12mm,并在探头输入并联47uF电解电容和0.1uF高频电容。

*电源是设备系统元器件的一部分,所有的EMC测试需结合终端设备进行电磁兼容相关确认。

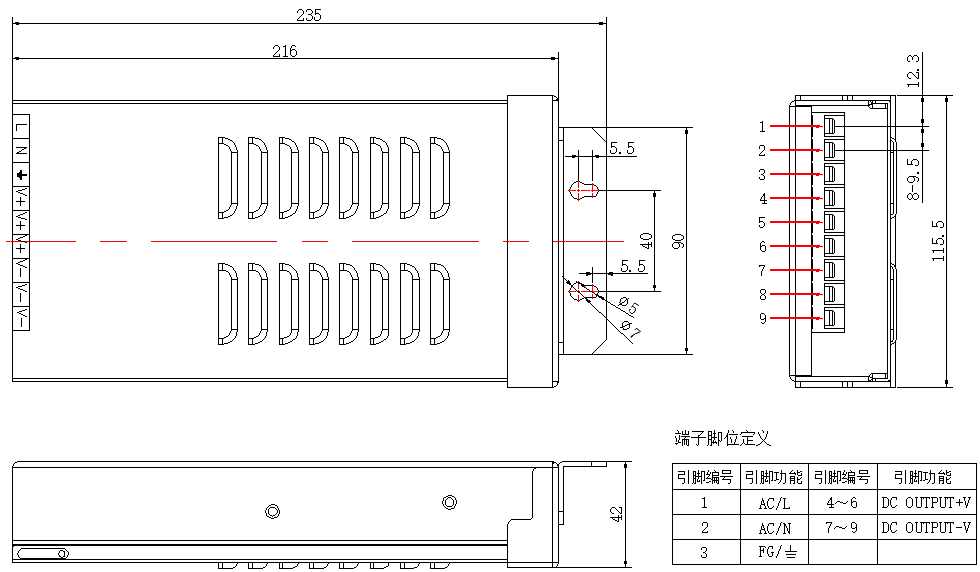

机构尺寸
