36KW直流机柜
产品名称

36KW直流机柜

高效率,高PF低谐波
模块式系统架构,系统扩展极度灵活
-30~+45℃工作温度
防护等级IP54,室内室外均可使用
整流模块N+1并机冗余,支持热插拔维护
风冷和空调散热可选
集成智慧照明管理系统,可视化操作
集成智能检测模块,实时汇报设备工作状态
集成绝缘监测,电压监测,回路电流控制等功能
产品详情

电气参数

输入

输入电压

三相输入147~520VAC 47~63HZ三相四线制输入(不可缺少零线)

额定输入

380V 三相四线制输入(不可缺少零线)

模块效率

94.5%

功率因数

0.99

保护功能

输入过压,输入欠压,缺相保护

浪涌电流

冷启动35A/240VAC整流模块单独测试

输出

直流电压

36V48V110V220V375V可选择

输出回路

标准配置为12路,可选择4路、8路、12

回路限流

标准配置为20A,可设置

均流不平衡度

5%

纹波及噪声

1%V0

开机延迟

小于5000ms 380VAC 三相输入

线性调整率

±0.5%

负载调整率

±1%

电压精度

±2%

环境及防护

工作环境

-30~+455%~90%RH 不凝露(详情参考产品规格书的降额曲线)

储存温湿度

-40~+805%~90%RH 不凝露

防护等级

IP54

海拔高度

2000mtrs2000m以上,每升高100m,环境温度降低0.6℃,负载降额1.5%

通信功能

通信端口

CAN通信 RS485通信

无线功能

3G/4G无线通信

WIFI功能

可选配功能,根据需求配置

智能功能

监测类

本地实时监测,平台实时监测 APP实时监测

控制类

本地实时控制平台实时控制 APP实时控制

计划功能

设备内部集成计划功能(定时)平台或APP制定

安规

安全规范

设计参考:GB4943/EN60950

耐压

输入--输出 I/P-O/P:3kVac/5mA;输入---机壳 I/P-CASE:1.5kVac/5mA;输出---机壳 O/P-CASE:0.5Kvdc/5mA 每项测试时间为:1min模块单独测试

绝缘阻抗

I/P-O/P>10M ohmsI/P-Case>10M ohmsO/P-Case>10M ohms模块单独测试

保护

过压保护

智能过压保护,故障模块锁死保护,并自动退出系统,不影响系统正常工作

过功率保护

100%~110% rated 内部自动锁死,需要重启三相输入

过温保护

具有多种过温保护功能,内部设定,温度降到正常值后恢复

可靠性

MTBF

25环境下:100000HrsMIL-HDBK-217F Notice2 应力法预计

其他要求

尺寸

空调型:1100mm*750mm*1650mm(长**高)风冷型:880mm*720mm*1400mm

包装

单独包装

冷却方式

þ¨自冷þ风冷þ空调

延伸方式

¨双三防¨加盖¨低温启动(-40¨其他

备注

*具体规格详情,请参阅产品规格书及智慧管理平台说明。

*为了延长使用寿命,建议负载总功率不超过额定总功率的80%使用。

*开关电源纹波测试方法:用20MHz示波器在电源输出端子上测试,示波器探头地线长度不大于12mm,并在探头输入并联47uF电解电容和0.1uF高频电容。

*电源是设备系统元器件的一部分,所有的EMC测试需结合终端设备进行电磁兼容相关确认。


机构尺寸

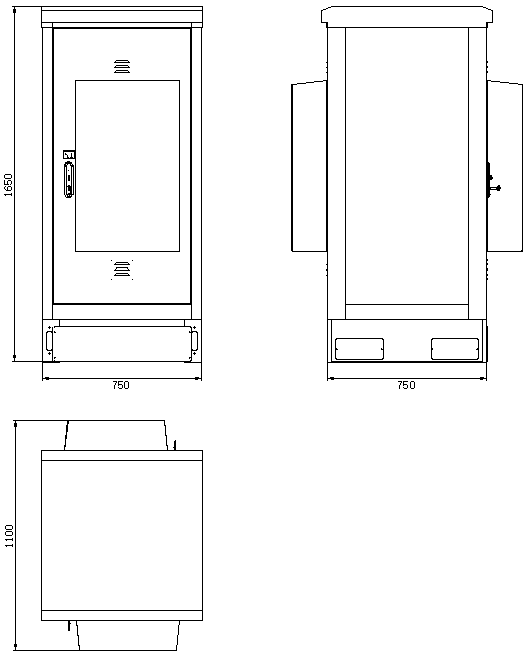

空调型供电设备外形尺寸图

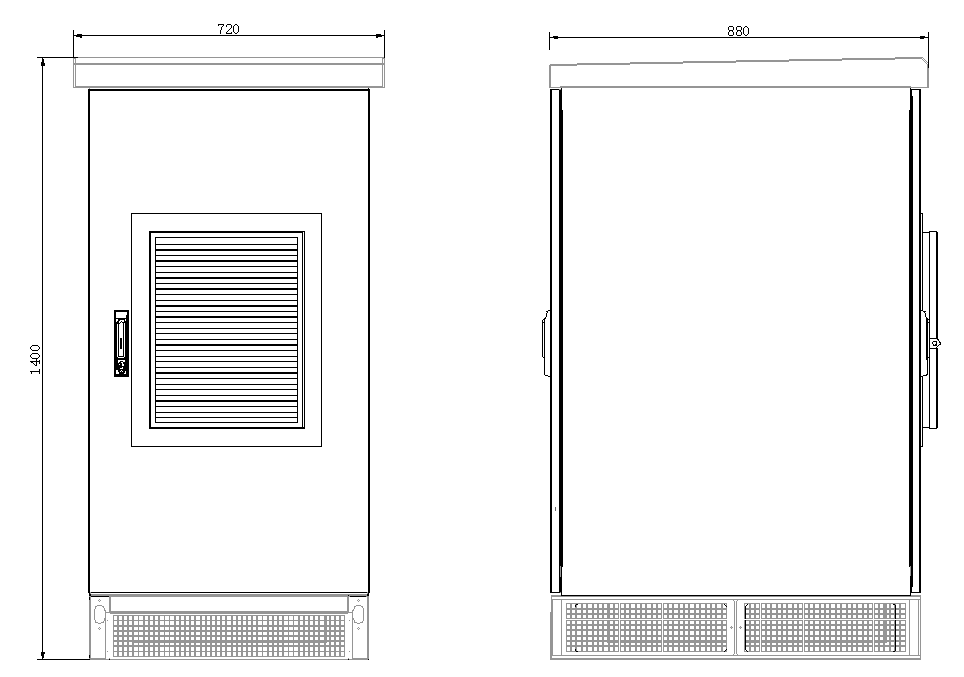

风冷型供电设备外形尺寸图
