400WPAS1并联均流半灌胶系列
产品名称

400WPAS1并联均流半灌胶系列

高效率,长寿命和高信赖性
电压输入范围90~264VAC
-30~+60℃工作温度(具体查看降额曲线)
全部使用105℃长寿命电解电容
短路/过载/过压保护功能
自然冷却
100%满载老化
5年质保期
应用领域:适用于户外(应满足防护要求)
产品详情

电气参数

型号

CL400-PAS1-12P

CL400-PAS1-24P

CL400-PAS1-26P

CL400-PAS1-36P

输 入

输入电压范围

90~264VAC 47~63HZ

输入电流

230VAC/2A

效 率

88%

90%

90%

90%

功率因数

0.95

漏 电 流

<3.5mA/240VAC

浪涌电流

冷启动90A/240VAC

输 出

直流电压

12V

24V

26V

36V

额定电流

27A

15A

14A

10A

功 率

324W

360W

364W

360W

电压调节范围

±10%

±10%

±10%

纹波及噪声

150mVp-p

150mVp-p

150mVp-p

150mVp-p

启动,上升时间

小于3000ms/230VAC ,小于100 ms/230VAC 额定负载

保持时间

20ms/230VAC 负载100%

线性调整率

±1%

±1%

±1%

±1%

负载调整率

±2%

±2%

±2%

±2%

电压精度

±4%

±4%

±4%

±4%

环境要求

工作温度及温度

-30~+60 20%~95%RH 不凝露 (详情参考产品规格书的降额曲线)

储存温湿度

-40~+80 10%~95%RH 不凝露

振 动

频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环

冲 击

加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击

海拔高度

2000mtrs2000m以上,每升高100m,环境温度降低0.6℃,负载降额1.5%

电 磁

兼 容

电磁耐受

设计符合EN55024EN61000-4-2,3,4,5,6,8,11

谐波电流

设计符合GB17625.1EN61000-3-2,-3 限值要求

EMC指标

设计符合:EN55015

安 规

安全规范

设计符合:GB4943

耐 压

输入--输出 I/P-O/P:3Kvac/5mA;输入---机壳 I/P-CASE:1.5Kvac/5mA;输出---机壳 O/P-CASE:0.5Kvdc/5mA 每项测试时间为:1min

绝缘阻抗

I/P-O/P>10M ohmsI/P-Case>10M ohmsO/P-Case>10M ohms

保 护

过压保护

13.8V~16.2V

27V~29V

30.5V~33V

38V~42V

锁死模式,关机AC后需等10S后方可解除锁死模式

过载保护

110~180% rated 限流回缩模式,关机AC后需等10S后方可解除回缩模式

过温保护

可选项

短路保护

输出端短路后回缩电流,限流回缩模式,关机AC后需等10S后方可解除回缩模式

可 靠 性

MTBF

25环境下:100000HrsMIL-HDBK-217F Notice2 应力法预计

其他要求

尺 寸

235mm*115.5mm*42mm(长**高)

包 装

1.2 Kg/只,12/箱, 14.5 KG/

冷却方式

þþ自冷 ¨风冷

延伸方式

¨ 双三防 ¨ 加盖 þ 低温启动(-40¨ 其他

备 注

*如未特别说明,所有规格参数均在输入为230VAC,额定负载,25环境下测量。

*为了延长使用寿命,建议配置负载时多留30%的余量。例如:设备需要100W的功率,则选用不小于130W的电源。

*开关电源纹波测试方法:用20MHz示波器在电源输出端子上测试,示波器探头地线长度不大于12mm,并在探头输入并联47uF电解电容和0.1uF高频电容。

*电源是设备系统元器件的一部分,所有的EMC测试需结合终端设备进行电磁兼容相关确认。

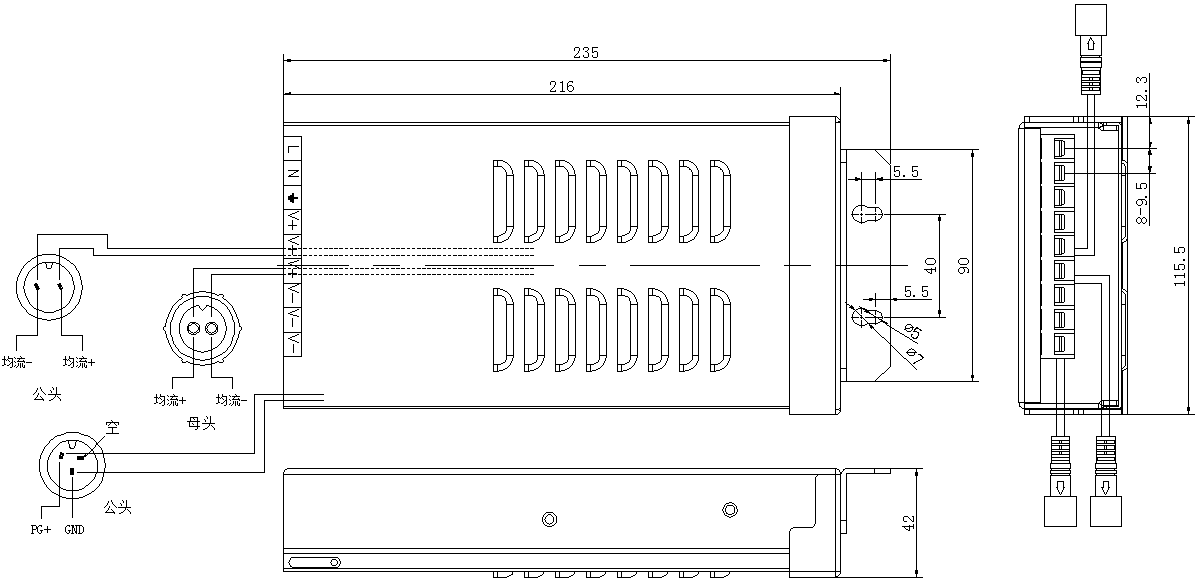

机构尺寸
