75W高效型防水系列-CLG-H75-036AP
产品名称

75W高效型防水系列-CLG-H75-036AP

高效率,长寿命和高信赖性
电压输入范围176~305VAC
-40~+80℃工作温度(参考降额曲线)
全部使用105℃长寿命电解电容
输出短路/过载保护功能
自然散热
100%满载老化
5年质保期
应用领域:适用于户外(应满足防护要求)
产品详情

电气参数

型号

CLG-H75-024AP

CLG-H75-036AP

CLG-H75-042AP

CLG-H75-048AP

输入

电压范围

176-305Vac (请参考降额曲线)

输入电流

0.55A/176AC

频率范围

47~63Hz

效率(typ.)

87%

88%

88.5%

89%

功率因素

≥0.95 (额定功率)

漏电流

<0.7mA/240VAC

浪涌电流

冷机启动20A /220VAC

输出

直流电压

24V

36V

42V

48V

额定电流

3.125A

2.08A

1.78A

1.56A

功率

75W

74.88W

74.76W

74.88W

电压调节范围

纹波及噪声

2.4Vp-p

3.6Vp-p

4.2Vp-p

4.8Vp-p

启动,上升时间

2s60ms/220VDC 负载100%

线性调整率

±1%

±1%

±1%

±1%

负载调整率

±1.5%

±1.5%

±1.5%

±1.5%

电压精度

±3.0%

±3.0%

±3.0%

±3.0%

环境要求

工作温度及温度

-40~80 20%~95%RH 不凝露(详情参考降额曲线)

储存温湿度

-40~85 10%~95%RH 不凝露

振动

频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环

冲击

加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击

海拔高度

5000m2000m以上,每升高100m,环境温度降低0.6

电磁

兼容

电磁兼容发射

符合EN55015; EN61000-3-3; GB17743, GB17625.1

谐波电流

EN61000-3-2 Class C (@负载≧60%)

电磁兼容抗扰度

符合EN61000-4-2,3,4,5,6,8,11; EN61547浪涌抗扰度线对线4kV,线对6kV判据B

安规

安全规范

符合GB19510.1,GB19510.14;IEC/EN61347-1EN61347-2-13;

耐压

输入--输出 I/P-O/P:3kVac;输入---机壳 I/P-CASE:1.5kVac;输出---机壳 O/P-CASE:0.5kVac 每项测试时间为:1min

绝缘阻抗

I/P-O/P10M ohmsI/P-Case10M ohmO/P-Case10M ohm

过载保护

110~200% 关闭输出,打嗝模式

短路保护

输出端短路后电源关闭输出,短路移除后自恢复

可靠性

MTBF

25环境下:200000HrsMIL-217 Method

其他要求

尺寸

115(L)*64 (W)*37(H)(长**高)

包装

0.46 Kg/只,32/箱,约15.7KG/

冷却方式

þþ自冷¨风冷

延伸方式

¨双三防¨加盖þ低温启动(-40¨其他

备注

*如未特别说明,所有规格参数均在输入为220VAC,额定负载,25环境下测量。

*为了延长使用寿命,建议配置负载时多留30%的余量。例如:设备需要100W的功率,则选用不小于130W的电源。

*开关电源纹波测试方法:用20MHz示波器在电源输出端子上测试,示波器探头地线长度不大于12mm,并在探头输入并联47uF电解电容和0.1uF高频电容。

*电源是设备系统元器件的一部分,所有的EMC测试需结合终端设备进行电磁兼容相关确认。

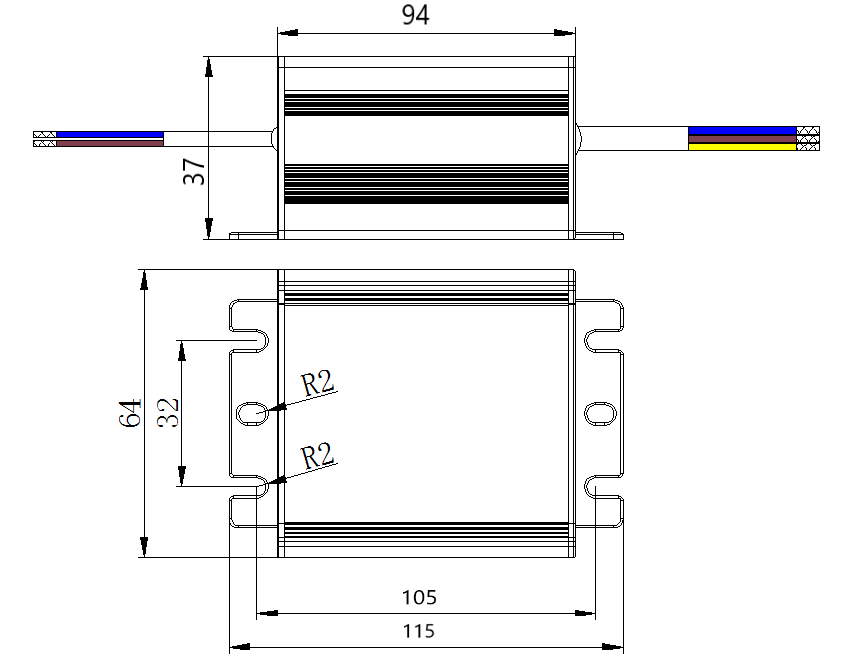

机构尺寸
