CL-AS4-200W系列
产品名称

CL-AS4-200W系列

高效率,长寿命和高信赖性
电压输入范围180~264VAC
-30~+70℃工作温度(具体查看降额曲线)
全部使用105℃长寿命电解电容
短路/过载/过压保护功能
自然散热
100%满载老化
3年质保期
应用领域:适用于户外(应满足防护要求)
产品详情

电气参数

型号

CL-AS4-200W-3.8

CL-AS4-200W-4.2

CL-AS4-200W-4.5

CL-AS4-200W-5

输入

电压范围

180~264VAC

最大输入电流

230VAC/3A

效率

84%

85%

87%

≥88%

频率范围

47~63HZ

漏电流

<1mA/240VAC

浪涌电流

冷启动80A/230VAC

输出

直流电压

3.8V

4.2V

4.5V

5V

额定电流

40A

40A

40A

40A

功率

152W

168W

180W

200W

电压调节范围

/

/

/

/

纹波及噪声

200mVp-p

200mVp-p

200mVp-p

200mVp-p

启动上升时间

1500ms50ms/230VAC 负载100%

保持时间

10ms/230VAC 负载80%

线性调整率

±1%

±1%

±1%

±1%

负载调整率

±2%

±2%

±2%

±2%

电压精度

±2%

±2%

±2%

±2%

环境要求

工作温度及温度

-30~70 20%~95%RH 不凝露(详情参考降额曲线)

储存温湿度

-40~80 10%~95%RH 不凝露

振动

频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环

冲击

加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击

海拔高度

2000mtrs2000m以上,每升高100m,环境温度降低0.6

电磁

兼容

电磁耐受

设计参考:EN55024EN61000-4-2,3,4,5,6,8,11

谐波电流

设计参考:GB17625.1EN61000-3-2,-3 限值要求

EMC指标

/

安规

安全规范

设计参考:GB4943/UL1012

耐压

输入--输出 I/P-O/P:3Kvac/10mA;输入---机壳 I/P-CASE:1.5Kvac/10mA;输出---机壳 O/P-CASE:0.5Kvac/10mA 每项测试时间为:1min

绝缘阻抗

I/P-O/P20M ohmsI/P-Case20M ohmsO/P-Case20M ohms

保护

过压保护

6.0V

6.0V

6.0V

6.0V

110~150% rated 打嗝模式,异常消除过载后能自动恢复工作

过载保护

110~150% rated 打嗝模式,消除过载后能自动恢复工作

过温保护

当过温保护时,电源关闭输出;温度降低后,输出自动恢复正常

短路保护

输出端短路后电源保护,打嗝模式,消除过载后能自动恢复工作

可靠性

MTBF

25环境下:100000HrsMIL-217 Method

其他要求

尺寸

146*78*26.8(长**高)

包装

0.4Kg/只, 36/箱, 14.7 KG/

冷却方式

þ自冷¨风冷

延伸方式

¨双三防¨加盖¨低温启动(-40¨其他

备注

*如未特别说明,所有规格参数均在输入为230VAC,额定负载,25环境下测量。

*为了延长使用寿命,需要带面积不小于400mm*400mm*3mm 散热铝板

*开关电源纹波测试方法:用20MHz示波器在电源输出端子上测试,示波器探头地线长度不大于12mm,并在探头输入并联10uF电解电容和0.1uF高频电容。

*电源是设备系统元器件的一部分,所有的EMC测试需结合终端设备进行电磁兼容相关确认。

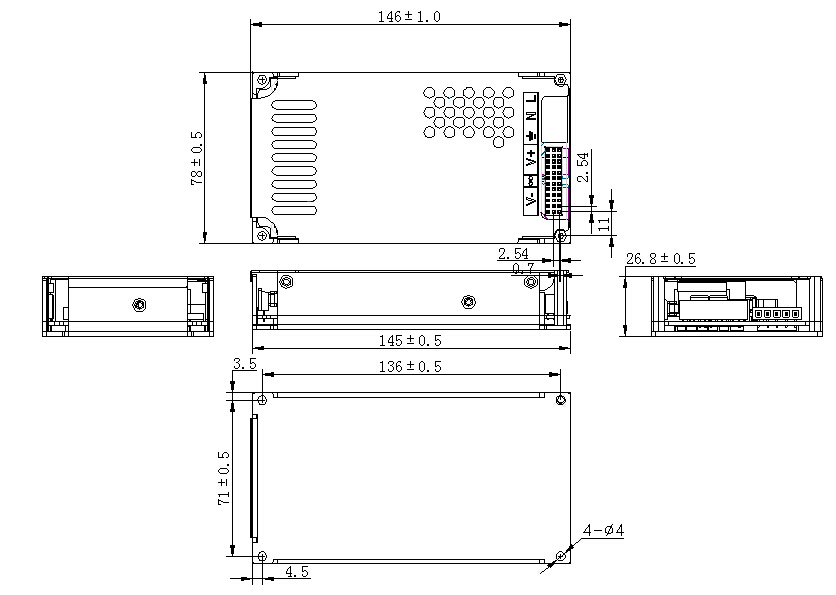

机构尺寸
