CL-PAS-1000系列
CL-PAS-1000系列

CL-PAS-1000系列

高效率,长寿命和高信赖性
电压输入范围90~264VAC
-30~+70℃工作温度(具体查看降额曲线)
全部使用105℃长寿命电解电容
短路/过载/过压保护功能
强制风冷
100%满载老化
3年质保期
产品详情

电气参数

型号

CL-PAS-750-12A

CL-PAS-1000-24A

CL-PAS-1000-36A

CL-PAS-1000-48A

输入

输入电压

90~264VAC

输入电流

100~180VAC/10A200~240VAC/8A

频率范围

47~63HZ

效率

88%

91%

92%

92%

功率因数

0.95

漏电流

<1.0mA/240VAC

浪涌电流

冷启动35A/240VAC

输出

直流电压

12V

24V

36V

48V

额定电流

62.5A

42A

28A

21A

功率

750W

1008W

1008W

1008W

电压调节范围

/

/

/

/

纹波及噪声

300mVp-p

300mVp-p

500mVp-p

500mVp-p

启动,上升时间

1000ms50ms/230VAC 负载100%

线性调整率

±1%

±1%

±1%

±1%

负载调整率

±0.5%

±0.5%

±0.5%

±0.5%

电压精度

±2%

±2%

±2%

±2%

环境要求

工作温度及温度

-30~+705%~95%RH 不凝露(详情参考产品规格书的降额曲线)

储存温湿度

-45~+855%~95%RH 不凝露

振动

频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环

冲击

加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击

海拔高度

2000mtrs2000m以上,每升高100m,环境温度降低0.6℃,负载降额1.5%

电磁

兼容

电磁耐受

设计符合:IEC61000-4-2,3,4,5,6, 11

谐波电流

设计符合:IEC61000-3-2, 限值要求

EMC指标

设计符合:EN55032

安规

安全规范

设计符合:IEC/EN60950-1 GB4943

耐压

输入--输出 I/P-O/P:3Kvac/10mA;输入---机壳 I/P-CASE:1.5Kvac/10mA;输出---机壳 O/P-CASE:0.5Kvac/10mA 每项测试时间为:1min

绝缘阻抗

I/P-O/P>10M ohmsI/P-Case>10M ohmsO/P-Case>10M ohms

保护

过压保护

13V~16V

25V~28V

37V~45V

49V~52V

锁死模式,故障排除后需要重启AC

过载保护

104~150% rated 锁死模式, 故障排除后需要重启AC

过温保护

保护,温度降低后,自动重启

短路保护

故障排除后需要重启AC

可靠性

MTBF

25环境下:200000HrsMIL-HDBK-217F Notice2应力法预计

其他要求

尺寸

242mm*110mm*41mm(长**高)

包装

1.2 Kg/只,10/箱, 13.5KG/

冷却方式

þ¨自冷þ风冷

延伸方式

¨双三防¨加盖¨低温启动(-40¨其他

备注

*如未特别说明,所有规格参数均在输入为230VAC,额定负载,25环境下测量。

*为了延长使用寿命,建议配置负载时多留30%的余量。例如:设备需要100W的功率,则选用不小于130W的电源。

*开关电源纹波测试方法:用20MHz示波器在电源输出端子上测试,示波器探头地线长度不大于12mm,并在探头输入并联47uF电解电容和0.1uF高频电容。

*电源是设备系统元器件的一部分,所有的EMC测试需结合终端设备进行电磁兼容相关确认。

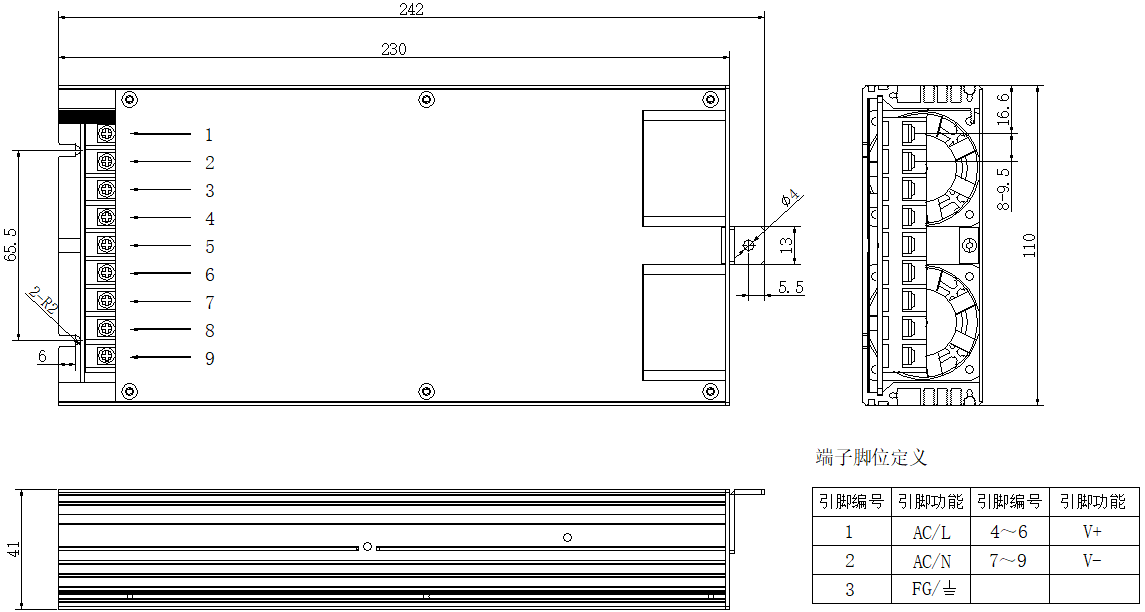

机构尺寸
