100W 防雨型电源
产品名称

100W 防雨型电源

高效率,长寿命和高信赖性
电压输入范围176~264VAC
-20~+70℃工作温度(具体查看降额曲线)
型材外壳,防雨设计
短路/过载保护功能
自然散热
100%满载老化
2年质保期
应用领域:适用于户外(应满足防护要求)
产品详情

电气参数

型号

CLW100--12V

CLW100--24V

CLW100--36V

CLW100--48V

输入

电压范围

176~264VAC

输入电流

230VAC/1.2A

效率

83%

84%

84%

84%

频率范围

47~63HZ

漏电流

<1mA/240VAC

浪涌电流

冷启动50A/230VAC

输出

直流电压

12V

24V

36V

48V

额定电流

8.3A

4.2A

2.8A

2.1A

功率

99.6W

100.8W

100.8W

100.8W

电压调节范围

±5%

±5%

±5%

±5%

纹波及噪声

120mVp-p

150mVp-p

180mVp-p

200mVp-p

启动上升时间

2500ms50ms/230VAC 负载100%

保持时间

20ms/230VAC 负载100%

线性调整率

±0.5%

±0.5%

±0.5%

±0.5%

负载调整率

±1.5%

±1.5%

±1.5%

±1.5%

电压精度

±1.0%

±1.0%

±1.0%

±1.0%

环境要求

工作温度及温度

-20~70 20%~95%RH 不凝露(详情参考降额曲线)

储存温湿度

-40~80 10%~95%RH 不凝露

振动

频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环

冲击

加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击

海拔高度

2000mtrs2000m以上,每升高100m,环境温度降低0.6

电磁

兼容

电磁耐受

设计参考:EN55024EN61000-4-2,3,4,5,6,8,11

谐波电流

设计参考:GB17625.1EN61000-3-2,-3 限值要求

EMC指标

设计参考:EN55022

安规

安全规范

设计参考:GB4943/UL1012

耐压

输入--输出 I/P-O/P:1.5Kvac/5mA;输入---机壳 I/P-CASE:1.5Kvac/5mA;输出---机壳 O/P-CASE:0.5Kvac/5mA 每项测试时间为:1min

绝缘阻抗

I/P-O/P50M ohmsI/P-Case50M ohmsO/P-Case50M ohms

保护

过压保护

/

/

/

/

/

过载保护

110~165% rated 消除过载后恢复工作

过温保护

/

短路保护

去除异常(保留负载)恢复工作

可靠性

MTBF

25环境下:100000HrsMIL-217 Method

其他要求

尺寸

206*102*50(长**高)

包装

0.56 Kg/只,20/箱,12.1KG/

冷却方式

þþ自冷¨风冷

延伸方式

¨双三防¨加盖¨低温启动(-40¨其他

备注

*如未特别说明,所有规格参数均在输入为230VAC,额定负载,25环境下测量。

*为了延长使用寿命,建议配置负载时多留30%的余量。例如:设备需要100W的功率,则选用不小于130W的电源。

*开关电源纹波测试方法:用20MHz示波器在电源输出端子上测试,示波器探头地线长度不大于12mm,并在探头输入并联47uF电解电容和0.1uF高频电容。

*电源是设备系统元器件的一部分,所有的EMC测试需结合终端设备进行电磁兼容相关确认。

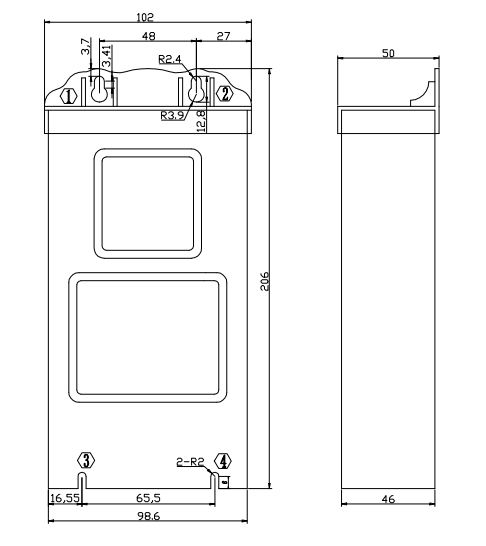

机构尺寸
