50W 双组电源
产品名称

50W 双组电源

高效率,长寿命和高信赖性
电压输入范围176~264VAC
-20~+70℃工作温度(具体查看降额曲线)
全部使用105℃长寿命电解电容
短路/过载保护功能
自然散热
100%满载老化
2年质保期
应用领域:适用于户外(应满足防护要求)
产品详情

电气参数

型号

CL-B1-50W-JA

CL-B1-50W-JB

CL-B1-50W-LA

CL-B1-50W-LB

输入

电压范围

176~264VAC

输入电流

230VAC/0.7A

效率

71%

71%

71%

73%

频率范围

47~63HZ

漏电流

<1mA/240VAC

浪涌电流

冷启动40A/230VAC

输出

输出通道

V1

V2

V1

V2

V1

V2

V1

V2

直流电压

5V

12V

12V

5V

5V

24V

24V

5V

额定电流

4A

2A

3A

2A

5A

1A

2.25A

1.2A

功率

20W

24W

36W

10W

25W

24W

54W

6W

电压调节范围

±5%

/

±5%

/

±5%

/

±5%

/

纹波及噪声

120mVp-p

150mVp-p

150mVp-p

120mVp-p

150mVp-p

150mVp-p

120mVp-p

100mVp-p

启动上升时间

1500ms50ms/230VAC 负载100%

保持时间

20ms/230VAC 负载100%

线性调整率

±0.5%

±1.0%

±0.5%

±1.0%

±0.5%

±1.0%

±0.5%

±1.0%

负载调整率

±1.5%

±2.0%

±1.5%

±2.0%

±1.5%

±2.0%

±1.5%

±2.0%

电压精度

±1.0%

±2.0%

±1.0%

±2.0%

±1.0%

±2.0%

±1.0%

±2.0%

环境要求

工作温度及温度

-20~70 20%~95%RH 不凝露(详情参考降额曲线)

储存温湿度

-40~80 10%~95%RH 不凝露

振动

频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环

冲击

加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击

海拔高度

2000mtrs2000m以上,每升高100m,环境温度降低0.6

电磁

兼容

电磁耐受

设计参考:EN55024EN61000-4-2,3,4,5,6,8,11

谐波电流

设计参考:GB17625.1EN61000-3-2,-3 限值要求

EMC指标

设计参考:EN55022

安规

安全规范

设计参考:GB4943/UL1012

耐压

输入--输出 I/P-O/P:1.5Kvac/5mA;输入---机壳 I/P-CASE:1.5Kvac/5mA;输出---机壳 O/P-CASE:0.5Kvac/5mA 每项测试时间为:1min

绝缘阻抗

I/P-O/P50M ohmsI/P-Case50M ohmsO/P-Case50M ohms

保护

过压保护

/

/

/

/

/

过载保护

110~165% rated 打嗝模式,消除过载后恢复工作

过温保护

/

短路保护

去除短路(保留负载)恢复工作

可靠性

MTBF

25环境下:100000HrsMIL-217 Method

其他要求

尺寸

145×78×39mm (L*W*H)

包装

0.36 Kg/只,48/箱,17.6KG/

冷却方式

þþ自冷¨风冷

延伸方式

¨双三防¨加盖¨低温启动(-40¨其他

备注

*如未特别说明,所有规格参数均在输入为230VAC,额定负载,25环境下测量。

*为了延长使用寿命,建议配置负载时多留30%的余量。例如:设备需要100W的功率,则选用不小于130W的电源。

*开关电源纹波测试方法:用20MHz示波器在电源输出端子上测试,示波器探头地线长度不大于12mm,并在探头输入并联47uF电解电容和0.1uF高频电容。

*电源是设备系统元器件的一部分,所有的EMC测试需结合终端设备进行电磁兼容相关确认。

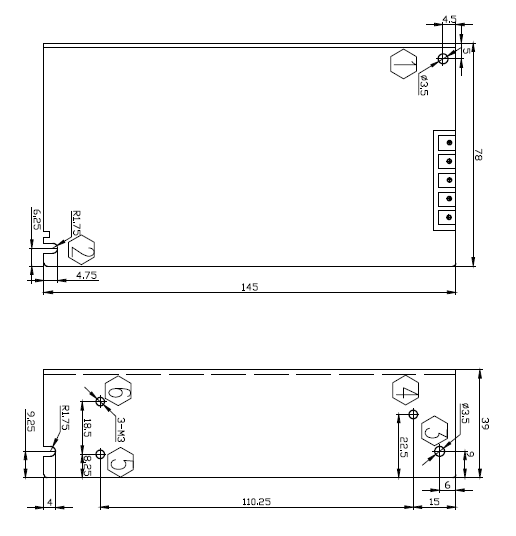

机构尺寸
