CL-ADPV36塑壳系列
CL-ADPV36塑壳系列

CL-ADPV36塑壳系列

高效率,长寿命和高信赖性
电压输入范围90~264VAC
-30~+70℃工作温度(参考降额曲线)
全部使用105℃长寿命电解电容
输出短路/过载保护功能
自然散热
100%满载老化
3年质保期
产品详情

电气参数

型号

CL-ADPV36-12

CL-ADPV36-24

输入

电压范围

90~264VAC

输入电流

1.0A/100~240VAC

频率范围

47~63Hz

效率(typ.)

85%

87%

漏电流

<1.0mA/240VAC

浪涌电流

冷机启动60A/230VAC

输出

直流电压

12V

24V

额定电流

3A

1.5A

功率

36W

36W

电压调节范围

/

/

纹波及噪声

200mVp-p

240mVp-p

启动,上升时间

1000ms60ms/230VAC 负载100%

保持时间

30ms/230VAC 负载100%

线性调整率

±1%

±1%

负载调整率

±2%

±2%

电压精度

±3%

±3%

环境要求

工作温度及温度

-30~7020%~95%RH 不凝露(详情参考降额曲线)

储存温湿度

-40~8010%~95%RH 不凝露

振动

频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环

冲击

加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击

海拔高度

5000m2000m以上,每升高100m,环境温度降低0.6

电磁

兼容

电磁兼容发射

设计参考:EN55032; EN61000-3-3; GB17743, GB9254

谐波电流

设计参考:EN61000-3-2 Class C (@负载60%) ,GB17625.1,

电磁兼容抗扰度

设计参考:EN61000-4-2,3,4,5,6,8,11;

安规

安全规范

设计参考:GB4943;IEC/EN61347-1

耐压

输入--输出 I/P-O/P:3kVac;输入---机壳 I/P-CASE:1.8kVac;每项测试时间为:1min

绝缘阻抗

I/P-O/P50M ohmsI/P-Case50M ohmsO/P-Case50M ohms

保护

过压保护

/

/

过载保护

120~160% 关闭输出,打嗝模式

短路保护

输出端短路后电源关闭输出,短路移除后自恢复

可靠性

MTBF

25环境下:150000HrsMIL-217 Method

其他要求

尺寸

89*51*32mm(长**高)

包装

0.18 Kg/只,60/箱,12KG/

冷却方式

þþ自冷¨风冷

延伸方式

¨双三防¨加盖¨低温启动(-40¨其他

备注

*如未特别说明,所有规格参数均在输入为230VAC,额定负载,25环境下测量。

*为了延长使用寿命,建议配置负载时多留30%的余量。例如:设备需要100W的功率,则选用不小于130W的电源。

*开关电源纹波测试方法:用20MHz示波器在电源输出端子上测试,示波器探头地线长度不大于12mm,并在探头输入并联47uF电解电容和0.1uF高频电容。

*电源是设备系统元器件的一部分,所有的EMC测试需结合终端设备进行电磁兼容相关确认。

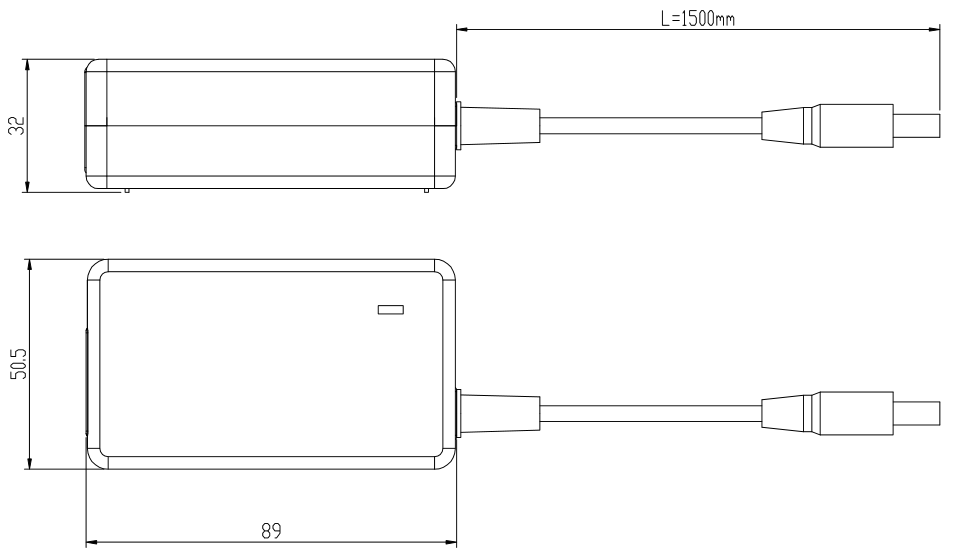

机构尺寸
