CLU-60A系列
CLU-60A系列

CLU-60A系列

高效率,长寿命和高信赖性
电压输入范围176~264VAC
-20~+70℃工作温度(具体查看降额曲线)
全部使用105℃长寿命电解电容
短路/过载保护功能
自然冷却
100%满载老化
2年质保期
产品详情

电气参数

型号

CLU-60A-12

CLU-60A-24

CLU-60A-36

CLU-60A-48

输入

输入电压

176~264VAC

输入电流

230VAC/0.9A

频率范围

47~63HZ

效率

84%

86%

86%

86%

漏电流

<1.0mA/240VAC

浪涌电流

冷启动50A/230VAC

输出

直流电压

12V

24V

36V

48V

额定电流

5A

2.5A

1.7A

1.3A

功率

60W

60W

61.2W

62.4W

电压调节范围

/

/

/

/

纹波及噪声

400mVp-p

400mVp-p

500mVp-p

500mVp-p

启动, 上升时间

500ms20ms/230VAC 负载100%

保持时间

20ms/230VAC 负载100%

线性调整率

±0.5%

±1%

±1%

±1%

负载调整率

±1%

±1%

±1%

±1%

电压精度

±1.5%

±2%

±2%

±2%

环境要求

工作温度及温度

-20~+705%~90%RH 不凝露(详情参考产品规格书的降额曲线)

储存温湿度

-30~+805%~90%RH 不凝露

振动

频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环

冲击

加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击

海拔高度

2000mtrs2000m以上,每升高100m,环境温度降低0.6℃,负载降额1.5%

电磁

兼容

电磁耐受

设计参考:EN55024EN61000-4-2,3,4,5,6,8,11

谐波电流

设计参考:GB17625.1

EMC指标

设计参考:EN55022

安规

安全规范

设计参考:UL1012 IEC/EN60950 GB4943

耐压

输入--输出 I/P-O/P:3Kvac/10mA;输入---机壳 I/P-CASE:1.5Kvac/10mA;输出---机壳 O/P-CASE:0.5Kvac/10mA 每项测试时间为:1min

绝缘阻抗

I/P-O/P>10M ohmsI/P-Case>10M ohmsO/P-Case>10M ohms

保护

过压保护

/

/

/

/

/

过载保护

110~160% rated 打嗝模式,故障排除后自恢复

过温保护

/

短路保护

打嗝模式,故障排除后自恢复

可靠性

MTBF

25环境下:30000HrsMIL-HDBK-217F Notice2应力法预计

其他要求

尺寸

152mm*39mm*29mm(长**高)

包装

0.15 Kg/只,68/箱, 12 KG/

冷却方式

þþ自冷¨风冷

延伸方式

¨双三防¨加盖¨低温启动(-40¨其他

备注

*如未特别说明,所有规格参数均在输入为230VAC,额定负载,25环境下测量。

*为了延长使用寿命,建议配置负载时多留30%的余量。例如:设备需要100W的功率,则选用不小于130W的电源。

*开关电源纹波测试方法:用20MHz示波器在电源输出端子上测试,示波器探头地线长度不大于12mm,并在探头输入并联47uF电解电容和0.1uF高频电容。

*电源是设备系统元器件的一部分,所有的EMC测试需结合终端设备进行电磁兼容相关确认。

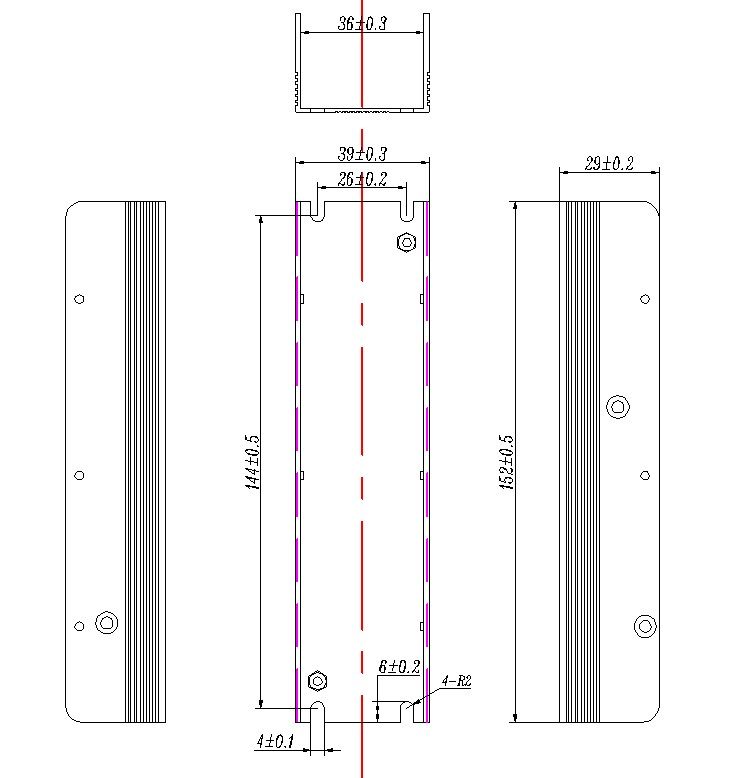

机构尺寸
